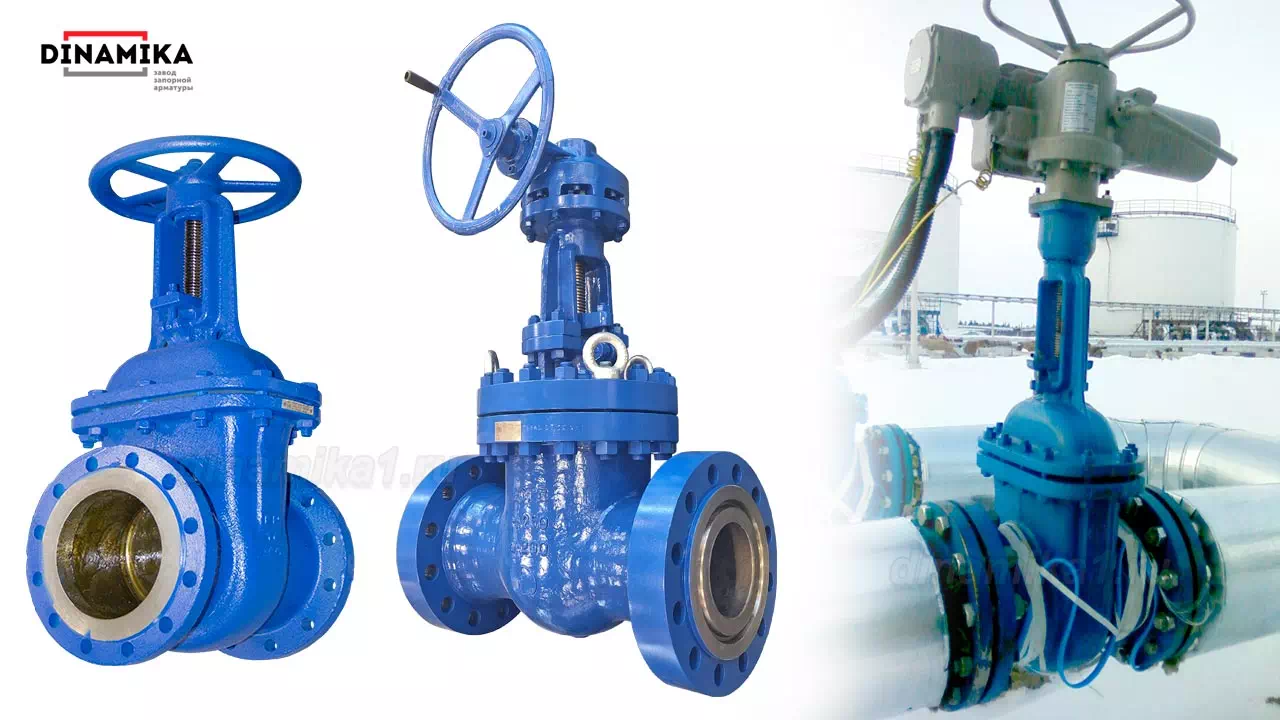

Задвижки ХЛ относятся к стальной трубопроводной арматуре выполняющей запорную функцию на общепромышленных трубопроводах с транспортировкой жидких и газообразных сред, условиях пониженных температур окружающей среды. Это запорная арматура в исполнении из легированного сплава в составе которого присутствует добавка химического элемента - марганец, придающего металлу свойство ударной вязкости при отрицательных температурах. Применяются задвижки в ХЛ исполнении в основном на трубопроводах в нефтегазовой отрасли, на оборудовании в северных климатических широтах РФ. На данной странице мы предлагаем Вам ознакомится с большим ассортиментом задвижек ХЛ поставляемых нашим предприятием:

15 видов ЗКЛ задвижки 20ГЛ – изготовленные из отливок стали, условного прохода (Ду) 50 – 1400 мм, давление (Ру) до 160 кг/см², с ручным, редукторным и электроприводным управлением.
2 вида ЗКС задвижки 09г2с – малого условного прохода из низколегированной конструкционной прокатной стали, условный проход (Ду) 15 – 40 мм, давление (Ру) до 250 кг/см².

Все ниже представленные «холодные» задвижки клиновые продаются по счёту, поставляются нашим предприятием в любой регион РФ и страны ТС, с доставкой до терминалов ТК.

Задвижки клиновые хладостойкие Ру16, ст. 20ГЛ, ДУ350-1200 мм.

Задвижки клиновые ЗКЛ с редуктором РУ 16, ДУ 250-1400, соответствуют требованиям ГОСТ 5762-2002

Задвижки с электроприводом Ру16, хладостойкая сталь, ДУ50 до 1400 мм.

Задвижки клиновые хладостойкие с ручным управлением Ру 25, ДУ 50-350, ст 20ГЛ

Задвижки клиновые хладостойкие стальные с редуктором РУ 25, ДУ 300-1200, ст 20ГЛ, климатическое исполнение ХЛ1

ХЛ задвижки – трубопроводная арматура из недорогой пластичной хорошо свариваемой стали, с хорошей вязкостью сплава и устойчивостью к пониженным температурам. Необходимость в такой запорной арматуре особо возросла в период освоения северных районов СССР в 1950 – 1970 года, в период становления индустрии добычи углеводородов – нефти и газа. В этот период появились хладостойкие марки стали, основной типичный состав которых: Углерод С ≈ 0,08–0,12%, Марганец Mn ≈ 1,2–1,6%, Кремний Si ≈ 0,2–0,4%, с малым содержанием фосфора и серы. Такие сплавы позволили изготавливать задвижки клиновые из улучшенной углеродистой стали со свойством холодостойкости. Задвижки ХЛ имеют полный проход и низкое гидравлическое сопротивление потоку проводимой среды, поэтому пользуются большим спросом у проектных организаций готовящих нефтегазовую инфраструктуру для стабильной и надёжной эксплуатации в климатических условиях северных областей. Аббревиатура ХЛ появилась в ГОСТ 15150 принятом в 1969 году, с этого момента задвижки из легированной стали (ЛС) получили общепонятное народное название - холодные задвижки ЛС. Задвижки ХЛ
При регистрации новой конструкции трубопроводной арматуры в Центральном Конструкторском Бюро Арматуростроения (ЦКБА) каждая запорная арматура получает общепромышленное обозначение, не исключение и холодные задвижки, получившие обозначение ЛС в марке (модели), к примеру - расшифровка обозначения 30лс515нж Ду300 Ру40 с КОФ:

30 – класс задвижка клиновая фланцевая;
лс – из легированной стали 20ГЛ (литьевой сплав) со свойством ХЛ до -60°С;
5 – исполнение с ручным управлением механическим редуктором;
15 – конструкция трубопроводной арматуры присвоено ЦКБА;
нж – нержавеющее исполнение затвора или наплавок седла и клина;
Ду300 – условный проход 300 мм;
Ру40 – условное давление 40 кг/см² или 4 МПа.

Наше предприятие предлагает 17 видов ХЛ задвижек клиновых уловного прохода 15 -1400 мм, на давление неагрессивных сред, от 16 до 250 кг/см с ручным, редукторным и электроприводным управлением.

№	Общепромышленное обозначение ЗКЛ ХЛ	Диапазон условного проход, Ду (мм)	Давление Ру (кг/см²)	Исполнение - сталь	Управление
1	30лс41нж	50 - 350	16	20ГЛ	Ручное (маховик)
2	30лс541нж	250 - 1400			Редуктор
3	30лс941нж	50 - 1400			Электропривод (ЭП)
4	30лс64нж	50 - 300	25		Ручное (маховик)
5	30лс564нж	300 - 1200			Редуктор
6	30лс964нж	50 - 1200			Электропривод (ЭП)
7	30лс15нж	50 - 300	40		Ручное (маховик)
8	30лс515нж	250 - 700			Редуктор
9	30лс915нж	50 - 700			Электропривод (ЭП)
10	30лс76нж	50 - 250	63		Ручное (маховик)
11	30лс576нж	300 - 500			Редуктор
12	30лс976нж	50 - 500			Электропривод (ЭП)
13	ЗКЛ 31лс45нж	50, 80	160, 250		Ручное (маховик)
14	31лс545нж	100 - 500			Редуктор
15	31лс945нж	50 - 500			Электропривод (ЭП)
16	ЗКС 31лс45нж	15, 20, 25, 32, 40		09г2с	Муфтовое, фланцевое, под приварку
17	31лс77нж	15, 20, 25, 32, 40		09г2с	Муфтовое, фланцевое, под приварку

Все выше представленные ХЛ задвижки Вы можете заказать от производителя, как из наличия, так и под заказ. Продукция оформляется по счёту, отгружается по заводским оптовой цене с доставкой до транспортной компании в Вашем регионе. Персональный менеджер нашего предприятия проведёт всю сделку индивидуально, контролируя все этапы поставки.

Характеристики задвижек ХЛ

Определяющей характеристикой задвижек ХЛ является исполнение из стали со свойством стойкости к пониженным температурам до -70°С.

Обозначения ЗКЛ ХЛ, ЗКС ХЛ.
Тип трубопроводной арматуры – задвижка клиновая с выдвижным шпинделем (обозначение ЦКБА – 30ЛС или 31ЛС).
Обозначения конструкции по давлению (стандарт ЦКБА): 41нж (Ру16), 64нж (Ру25), 15нж (Ру40), 76нж (Ру63), 45нж (Ру160 - 250).
Функция на трубопроводе - запорная без регулировки потока.
Диапазон условного прохода:
зкл хл – полный проход 50 – 1400 мм (исполнение из отливок стали 20ГЛ);
зкс хл – не полный проход 15 – 40 мм (исполнение из прокатной стали 09г2с).
Исполнение климатическое ХЛ по ГОСТ 15150-69, температура окружающей среды от -60°С до +40°С.
Рабочие среды - неагрессивные жидкие и газообразные среды.
Температура рабочей среды от -60 до +425°С
Класс герметичности по ГОСТ 54808 – «А».
Присоединение:
зкл – фланцевое (поставляется с КОФ и крепежом)
зкс – муфтовое, фланцевое и под приварку.

Управление:
зкл – ручное маховиком, ручное механическим редуктором, электромеханическое электроприводом (ЭП);
зкс – ручное маховиком.

Соответствие и технические регламенты ТР ТС 010; ТР ТС 012; ТР ТС 032 ( сертификаты и документация)

Изготовление и поставка ТУ 3742-003-27844275-2014

Параметры надёжности:

Назначенный срок службы до 30 лет.
Наработка на отказ - 800 циклов.
Установленный средний ресурс 3000 циклов.
Гарантия консервации два года со дня отгрузки (хранение).
Гарантия 12 месяцев со дня ввода в эксплуатацию.

Выбирайте задвижки клиновые по материалу исполнения:

ЗКЛ задвижки 20Л - из углеродистой литой стали.
ЗКЛ задвижки 20ГЛ - из легированной литой стали.
ЗКЛ задвижки 12х18н9тл - из нержавеющей литой стали.
ЗКС задвижки стальные 20 - из углеродистой прокатной стали.
ЗКС задвижки 09г2с - из легированной прокатной стали.
ЗКС задвижки 12х18н10т - из нержавеющей прокатной стали.
