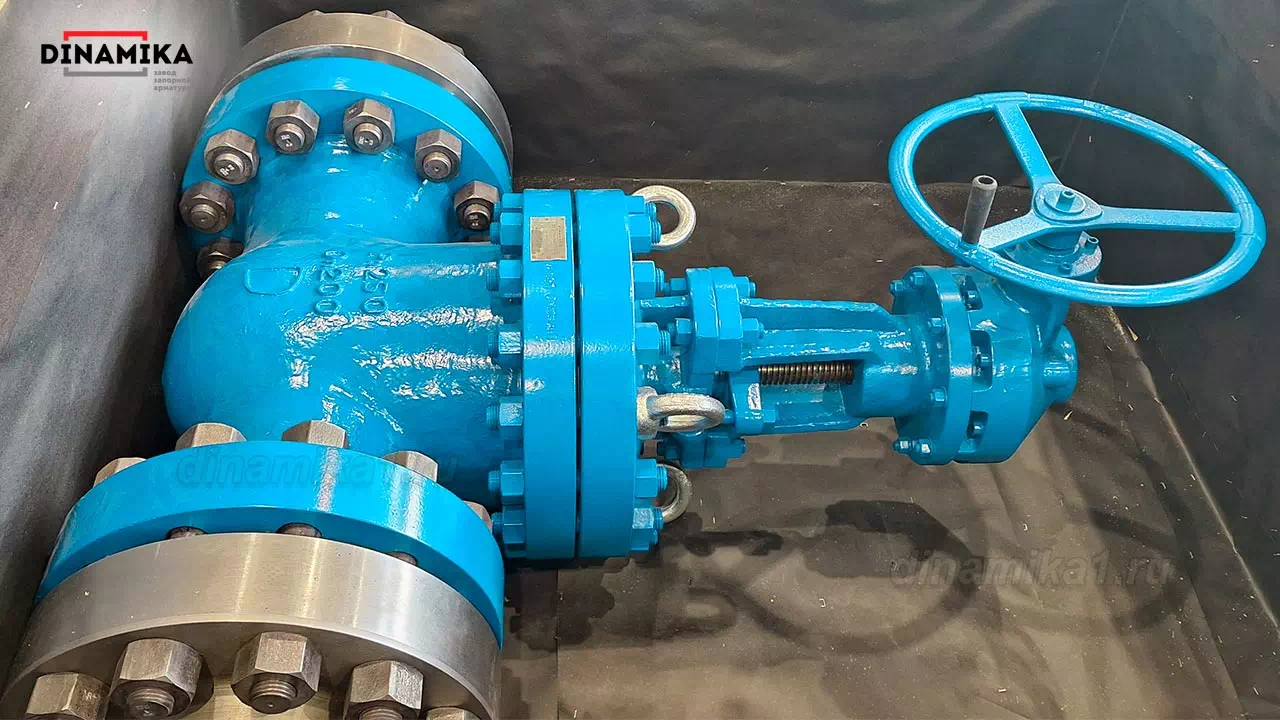

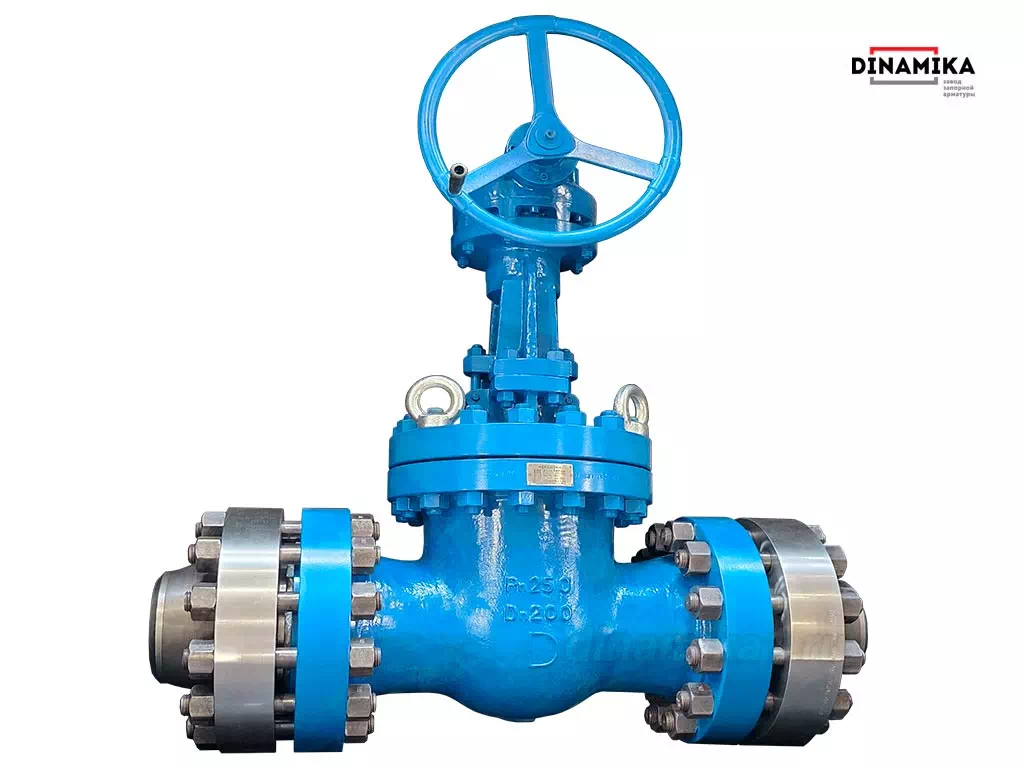

Задвижка 31нж545нж

31нж545нж – редукторная фланцевая задвижка высокого давления Ру до 25 МПа, в исполнении из литой коррозиестойкой стали 12х18н9тл. Является нержавеющей запорной трубопроводной арматурой для промышленных трубопроводов большого условного прохода 100 – 500 мм с редукторным управлением. Используется в нефтегазовой и химической отрасли в условиях умеренного и холодного климата с повышенной влажностью, на трубопроводных линиях транспортировки химически агрессивных сред, высокотемпературных и высокоскоростных жидких и газообразных сред.

Подробное описание

Поставка от производителя - Изготовлено в РФ

Одобрено к применению в ЕАС

Назначенный срок службы - 30 лет

3000 циклов - Установленный средний ресурс

Доставка в любой регион

Смотреть все характеристики

Краткие характеристики 31нж545нж:

Исполнение: УХЛ, сталь 12х18н9тл.
Тип: ЗКЛ НЖ с ручным механическим приводом.
Присоединения: фланцевое с комплектацией КОФ.
Условный проход (Ду): 100, 150, 200, 250, 300, 400, 500 мм.
Условное давление (Ру): 160 - 250 кг/см².
Рабочие среды: вода, перегретый пар, нефтепродукты, газообразные смеси, химически агрессивные смеси жидкостей и газов не влияющие на детали задвижки.
Температура рабочей среды: от -60°С до +425°С.
Герметичность: класс «А» по ГОСТ Р 54808 – 2011.

Изделие поставляется напрямую от производителя - с завода, в комплекте с полной документацией, с комплектацией механическим редуктором и комплектом ответных фланцев (КОФ). Отгрузка с завода, доставим в любой регион РФ и страны ТС, до терминалов ТК Вашего региона.

Номенклатура всех видов 31нж545нж

31нж545нж Ду100 Ру160

В лист заказа

31нж545нж Ду150 Ру160

В лист заказа

31нж545нж Ду200 Ру160

В лист заказа

Показать еще (15)

Сертификаты и декларации

Подробное описание

Конструкция

Характеристики

Сопутствующие товары

31нж545нж ЗКЛ Ру160 - 250 с редуктором

Задвижки 31нж545нж Ду100 –500, Ру160-250 трубопроводная арматура высокого давления, выполняющая запорную функцию на трубопроводах промышленного назначения с проводимостью рабочих сред в жидком, либо газообразном агрегатном состоянии. Материальное исполнение допускает применение данной запорной арматуры с средами повышенной агрессивности - щёлочи, соляные растворы, а также с рабочими средами с высокой +425°C и низкой -60°C температурой, а также эксплуатацию в климатическом поясе с низкими температурами и в условиях с повышенной влажностью. Задвижка имеет низкое гидравлическое сопротивление к проводимой среде, это особенность конструкции затвора и полнопроходного прямоточного сечения, что допускает её применение на трубопроводах с высокоскоростной транспортировкой сред с давлением до 25 МПа. Поэтому основные места эксплуатации данной ЗКЛ – это нефтепроводы, газопроводы и различные трубопроводы большого диаметра, где недопустимо сужение проходного сечения. Это дорогостоящая запорная арматура, высокая цена определяется главным фактором - исполнение корпусных деталей из нержавеющей стали с высоким запасом порочности для работы под высоким давлением, из чего складывается солидный вес изделия, что и определяет высокую стоимость. Необходимо учитывать стоимость логистики и вид транспортировки исходя из массы изделия, к примеру, на фото ниже представлена задвижка 31нж545нж Ду200 Ру250 в комплекте с редуктором массой 760 кг, не считая веса КОФ и метиза. 31нж545нж задвижка с редуктором нержавеющая на давление Ру160 - 250

Особенности 31нж545нж:

Исполнение коррозиестойкое УХЛ по ГОСТ 15150 сталь нержавеющая 12х18н9тл.
Управление ручное механическим редуктором.
Задвижка высокого давления с выдвижным шпинделем.
Исполнение присоединений только фланцевое.
Затвор клинообразный однодисковый упругой конструкции.
Поставляется в комплекте с редуктором, КОФ по согласованию поставки.

Общепромышленное обозначение 31нж545нж по таблице фигур (ЦКБА):

31 – один из видов задвижек клиновых из литья стали (ЗКЛ), альтернативное обозначение цифрой 30.
НЖ – Сталь нержавеющая литая 12х18н9тл.
545 – номенклатурное обозначение конструкции, где цифра «5» обозначает что конструкция с площадкой под установку редуктора по ГОСТ 55510-2013. По цифре 45 (присвоено ЦКБА) визуально определяется конструкция и условное давление 160 или 250 кг/см².
НЖ – исполнение клина из нержавеющей стали 12х18н9тл и износостойкие уплотнения затвора.

Альтернативные варианты исполнений по конструкции и управлению:

Малогабаритные компактные задвижки кованные, из конструкционной стали 12х18н10т - ЗКС 31нж45нж (диапазон по условному проходу Ду15 - 40).
Исполнение НЖ с ручным управлением маховиком из литья стали 31нж45нж (диапазон по условному проходу Ду50 - 250).
Исполнение НЖ с ЭП электроприводом 31нж945нж (диапазон по условному проходу Ду50 – 400).

Все выше указанные виды клиновых задвижек серии 45нж доступны ознакомлению на нашем ресурсе и к заказу с доставкой.

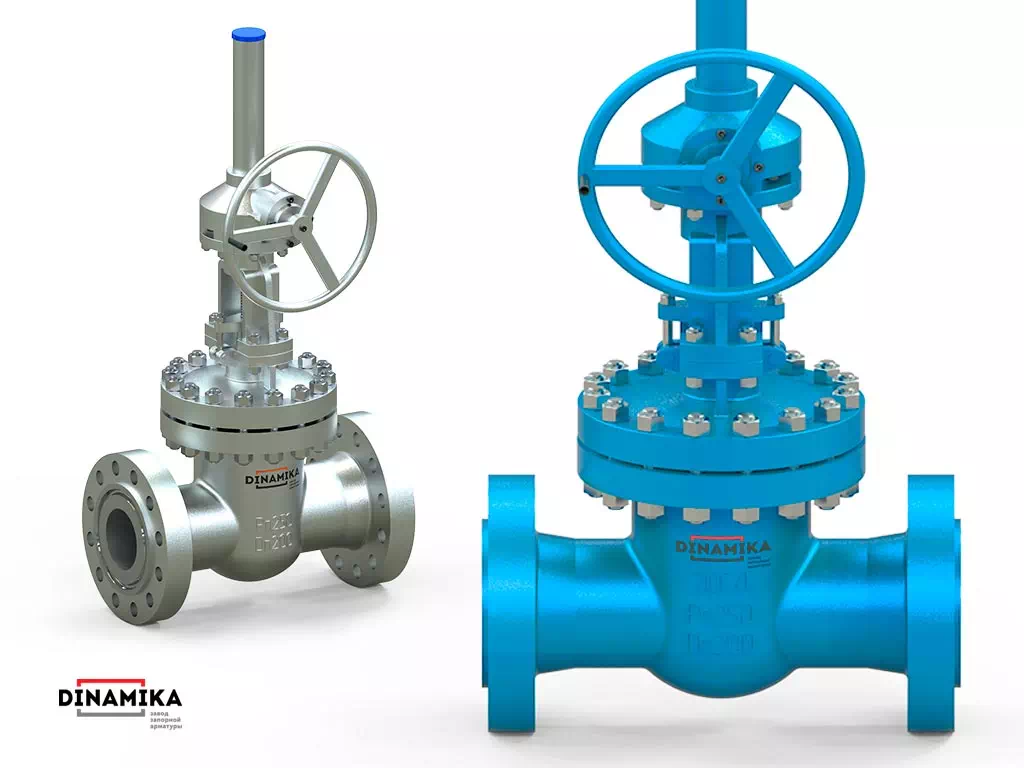

31нж945нж конструкция и размеры

Детали конструкции 31нж945нж изготовлены из литья нержавеющей стали, при этом корпус задвижки отлит цельно с фланцами. Состоит конструкция из основных четырёх компонентов:

Корпус с фланцами, уплотнительные поверхности фланцев по ГОСТ 33259 -2015.
Крышка с узлом сальникового уплотнения шпинделя.
Подвижные части конструкции – выдвижной шпиндель и клинообразный диск затвор.
Редуктор механический с защитным кожухом шпинделя и маховиком устанавливается в верхней части крышки на посадочную площадку.

Конструкция классическая и простая с минимумом деталей, крышка и корпус соединяются фланцевым методом с уплотнением спирально навитой прокладкой СНП. Крышка корпуса с сальниковым узлом типа бугель, обеспечивает необходимую герметизацию от протечек корпус / шпиндель ТРГ уплотнением. Шпиндель выдвижной – т.е. при открытии проходного сечения он поднимется (скрыт внутри защитного кожуха редуктора). К шпинделю присоединён клинообразный затвор, внешне клин выглядит как диск упругой конструкции - снижаются риски заедания в закрытом состоянии. Редуктор упрощает управление задвижкой, установлен на посадочную площадку ГОСТ 55510-2013, имеет защитный кожух шпинделя и маховик управления редукторным механизмом.

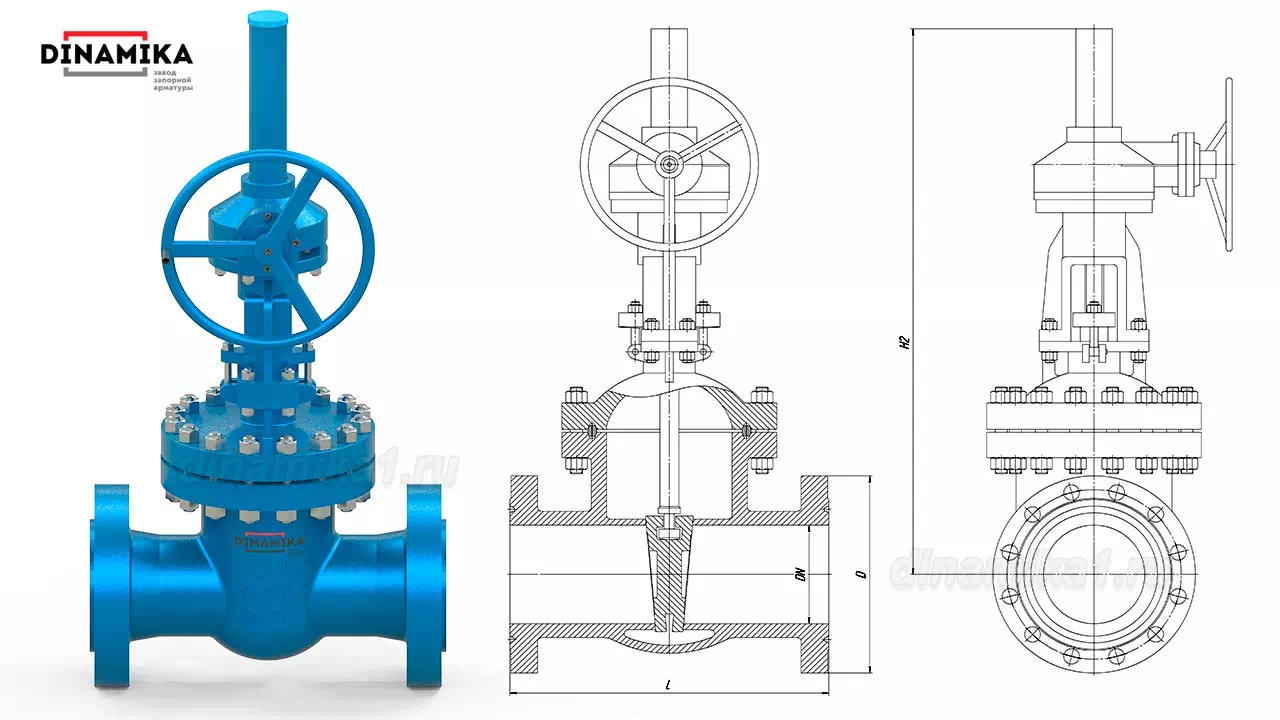

Эскиз и размеры

Наименование	PN (Ру) кг/см²	DN (мм)	L	D
31нж545нж Ду100	160	50	550	310
31нж545нж Ду150		150	705	395
31нж545нж Ду200		200	832	485
31нж545нж Ду250		250	991	585
31нж545нж Ду300		300	1130	675
31нж545нж Ду400		400	1257	750
31нж545нж Ду500		500	1384	825

На данной странице представлен ознакомительный материал по задвижкам 31нж545нж, всю дополнительную информацию, материалы исполнения деталей, подробные размеры, вес запрашивайте заявкой в отдел продаж.

Характеристики 31нж545нж, материалы исполнения и параметры надёжности:

Тип – нержавеющая ЗКЛ с редуктором.
Материальное исполнение: корпусные детали сталь 12х18н9тл.
Изготовление и поставка: ТУ 3742-003-27844275-2014.
Управление: Ручной редукторный привод.
Функция на трубопроводе: Только запорная, без регулирования потоков.
Условный проход - Ду, (мм) 100, 150, 200, 250, 300, 400, 500.
Рабочее давление- Ру, (кг/см²) – 160, 250.
Исполнение климатическое по ГОСТ 15150-69 – умеренный и холодный УХЛ, температура окружающей среды (от -60°С до +40°С).
Рабочие среды: Жидкие и газообразные – вода, пар, газ, нефтепродукты, химически агрессивные смеси не влияющие на детали конструкции.
Температура рабочей среды: от -60°С до +425°С.
Класс герметичности, ГОСТ 54808: «А».
Соответствие и технические регламенты: ТР ТС 010; ТР ТС 032.
Фланцевое присоединение и уплотнительные поверхности по ГОСТ 33259-2015, комплектуем КОФ.

Параметры надёжности 31нж545нж:

Назначенный срок службы - до 30 лет.
Наработка на отказ - 800 циклов.
Средняя наработка на отказ - 3000 циклов.
Гарантия консервации до двух лет со дня отгрузки (хранение).
Гарантия - 12 месяцев со дня ввода в эксплуатацию.
Гарантия на редуктор предоставляется от производителя (гарантийная документация прилагается в пакете поставки).
